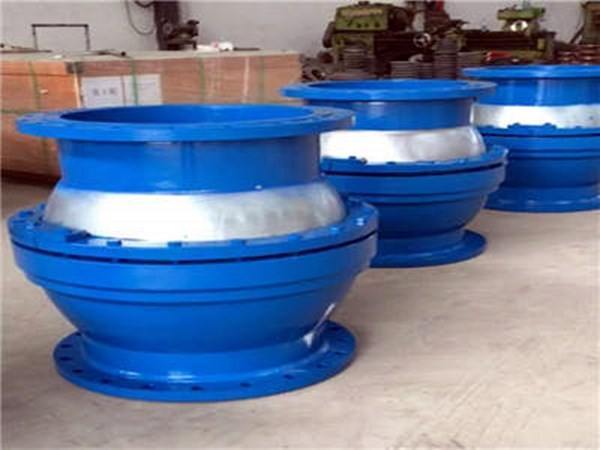

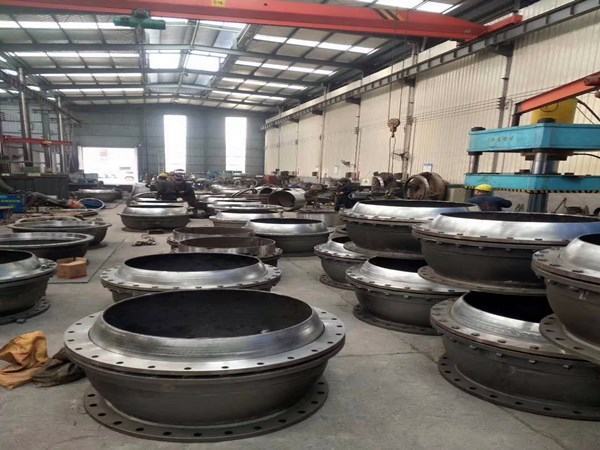

球型補償器

QB球型補償器的優點，（又稱球形接頭）主要應用于管道拐彎處，依靠球體的角位移來吸收或補償管道1個或多個方向上的橫向位移。

具有補償量較大、流體阻力和變形應力較小、無盲板力、對固定管架的作用力小等優點。該補償器應2只或3只為1組配套使用，才能用于吸收或補償管道的橫向位移。單只球形補償器沒有補償能力，可作為管道萬向接頭使用。

QB球型補償器的結構

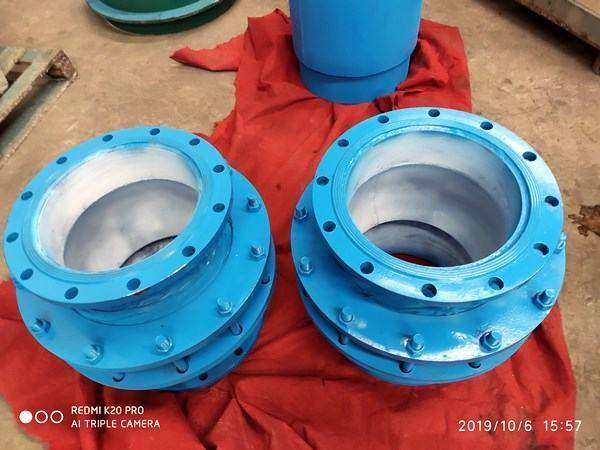

球型補償器主要由殼體、球體、密封環、壓蓋四個部分組成。基本結構示意圖見圖30球形補償器是以球體和殼體的中心線為軸，在8角的圓錐體范圍內球體可任意折屈。

折屈角是球形補償器的一項重要技術指標，折角大，球補的補償能力亦大，國內生產的球補的折屈角一般為0=300,密封環是球補的重要零件，

要求能耐溫、耐壓、耐磨，有足夠的強度和潤滑性，使用壽命長，密封性能良好。因此球形補償器的制造比方形補償器復雜。

QB球形補償器的特點

球型補償器是管道熱膨脹補償方面的一種新裝備，它有許多優點，如:補償能力大、密封性能好、轉動靈活、占據空間小、可在立體空間中動作、變形應力小、流體阻力小、安裝方便、使用壽命長、投資少等。

與方形補償器相比，可大大減少管道總長度，從而減少管道投資、減少熱損失、達到節能目的。

球形補償器工作原理

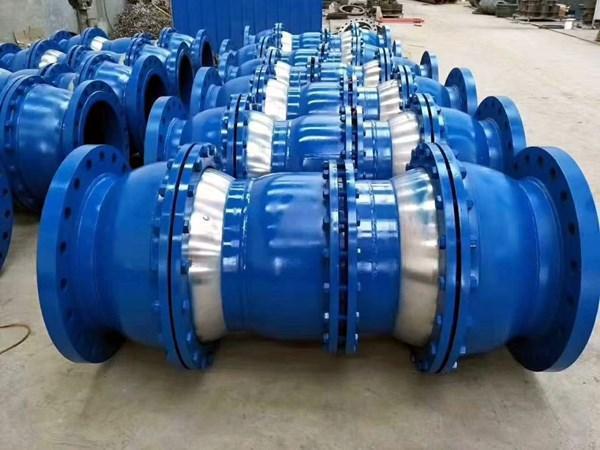

球型補償器的補償機構一般由2個或3個球形補償器組成。由于球形補償器除了可以沿軸線旋轉任意角外，還可以產生一定的角折屈，

QB球形補償器就是利用角折屈，兩個或三個配成一組，來吸收管道系統的熱膨脹，其工作原理圖見圖

QB球形補償器應用范圍

球型補償器適用范圍球型補償器是一種解決管道熱膨脹和收縮的設備。 可廣泛應用于冶金，石油，化工，電力，輕工，紡織，建筑和國防建筑等行業。 具體用途如下：

1.用于熱管道以補償熱膨脹，其補償能力是“冂”補償器的5-10倍。

它用于火箭發射和飛機排氣設施，以補償沖擊膨脹。

3.用于冶金設備（如高爐，轉爐，電爐，加熱爐等）的汽化冷卻系統和萬向節煤灰輸送管道系統。

4.用于建筑物的各種管道，以防止由于基礎下沉或地震不均勻而損壞管道。

QB球型補償器是一種值得推廣的補償方式，它有很多獨到之處，可與其他補償方式相結合使用。

實際熱力管網布置過程中，我們可以根據實際地形合理利用QB球型補償器，比如在有抬高降低、過路、過廠門處可利用球型補償器，不必在用旋轉補償器，

這樣可以進一步減少管道彎頭，減少管道壓降。綜上所述 , 在進行熱力管網工程設計時 ,

應在掌握球型補償器補償原理的基礎上 , 根據具體情況 , 本著經濟合理的原則進行設計 , 為國家節能減排，熱網安全穩定運行做出應有貢獻。
