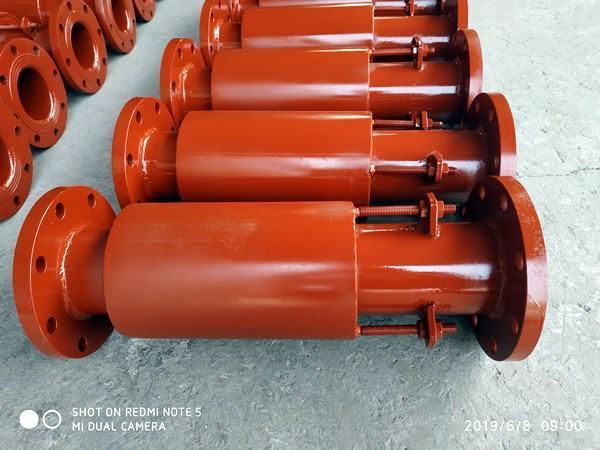

外壓式波紋管補償器

外壓式波紋管補償器是由一組波紋元件和連接到連接管（或法蘭）的兩個相鄰的管道或設備組成的柔性構件，并且外殼受到外部壓力。

直埋式外壓軸向式補償器用于補償直管段的軸向膨脹。直埋外壓波紋補償器無法限制管道壓力推力。外壓式波紋管補償器的主要固定管架應考慮承受壓力。

外壓式波紋管補償器結構

外壓式波紋管補償器由內筒，波紋管，外筒和輔助構件組成。直埋式外壓補償器的波紋管的直徑將大于管道的直徑。例如，管道的公稱直徑為DN300，而設計的波紋管的直徑必須為DN350。

外壓式波紋管補償器設計特點是介質流到補償器的波紋管外部，內壓型波紋管補償器根據壓縮波紋吸收管道熱膨脹，而外壓式波紋管補償器根據拉伸波紋來吸收管道熱膨脹節。

外壓式波紋管補償器的功能：

直埋式波紋補償器是利用保護套管中彈性元件波紋管的有效膨脹和收縮變形吸收吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，可吸收軸向，橫向和角向位移，以加熱管道，設備和系統中的位移，吸收機械位移引起的振動并降低噪音。

外壓式波紋管補償器的性能特點：

直埋式壓波紋補償器承受外部壓力，具有良好的密封性和抗彎曲性，并且可以吸收大的位移?？梢灾瞥蓡?，雙，雙向等多種形式。直埋式外壓波紋補償器主要吸收軸向位移，補償量大，保溫性能好，可消除殘留介質。

外壓式波紋管補償器安裝方法

直埋式波紋補償器的鋪設方法分為明裝和暗裝兩種，明裝就是架空安裝，但受到外部空間和美學要求的限制。有時只能將其放置在地下，也就是隱藏起來。

地下敷設和直接埋入有兩種溝渠。傳統方法是打溝。在挖溝的蒸汽管道上。傳統上使用方形補償器和套筒補償器，但是方形補償器具有較大的熱損失。

用外壓式波紋管補償器代替原來溝槽內的蒸汽系統中的簡單補償器后，系統安全運行，大大減少了維護工作量和維護成本。
